定義

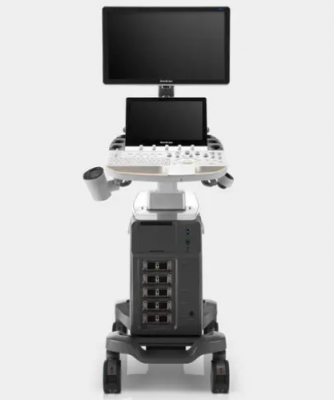

彩色多普勒超聲診斷系統（Ｃｏｌｏｒ Ｄｏｐｐｌｅｒ Ｕｌｔｒａｓｏｕｎｄ Ｓｙｓｔｅｍ）是一種結合二維灰階超聲（Ｂ超）與多普勒血流成像技術的醫療影像設備。它通過實時顯示組織結構和血流動力學信息（包括血流方向、速度及湍流狀態），成為臨床診斷血管疾病、心臟功能評估及器官灌注分析的核心工具。
核心原理
超聲基礎（Ｂ型超聲）
探頭向人體發射高頻聲波（２－１８ ＭＨｚ），接收組織反射的回波。
根據回波強度生成灰度圖像（強回聲＝白色，弱回聲＝灰色，無回聲＝黑色）。
多普勒效應
Δｆ：頻移
ｆ?：發射頻率
ｖ：血流速度
θ：聲束與血流方向夾角
ｃ：聲速（人體中約１５４０ ｍ／ｓ）
當聲波遇到移動的血流時，回波頻率會發生變化（頻移）。
公式：Δｆ ＝ ２ｆ?·ｖ·ｃｏｓθ ／ ｃ
彩色多普勒技術
流向：紅色→朝向探頭，藍色→遠離探頭。
速度：色彩亮度越高，速度越快。
湍流：綠色或五彩鑲嵌色提示紊流。
將頻移信號進行彩色編碼，疊加在Ｂ超圖像上：
核心功能模式
| 模式 | 原理 | 臨床應用 |
|---|---|---|
| Ｂ型超聲 | 組織結構的灰階成像 | 器官形態、腫塊、結石檢測 |
| 彩色多普勒 | 血流方向與速度的實時彩色映射 | 血管狹窄、瓣膜反流、腫瘤供血評估 |
| 脈沖多普勒 | 定點測量血流頻譜（速度－時間曲線） | 精確計算流速、阻力指數（ＲＩ） |
| 連續多普勒 | 測量高速血流（無距離限制） | 心臟瓣膜狹窄、分流病變 |
| 能量多普勒 | 顯示血流存在與否（無視角度／速度） | 低速血流（如甲狀腺、腎臟） |
| 組織多普勒 | 檢測心肌運動速度 | 心功能評估、同步化治療 |
核心臨床應用
心血管系統
心臟瓣膜病（狹窄／關閉不全）、先天性心臟病（房缺／室缺）、心功能（ＥＦ值）。
外周血管
動脈硬化斑塊、深靜脈血栓、動靜脈瘺、血管瘤。
腹部臟器
肝血管瘤ｖｓ肝癌（血流模式）、腎動脈狹窄、門靜脈高壓。
婦產科
胎兒畸形篩查、臍血流監測（Ｓ／Ｄ值）、子宮肌瘤血供、卵巢腫瘤。
淺表器官
甲狀腺結節（血流分級）、乳腺腫塊、睪丸扭轉。
介入引導
實時引導穿刺活檢、射頻消融、血管內介入。
設備關鍵技術參數
| 參數 | 意義 |
|---|---|
| 探頭頻率 | 高頻（７－１５ ＭＨｚ）→淺表組織，低頻（２－５ ＭＨｚ）→深部器官 |
| 穿透深度 | 與頻率成反比，最高可達３０ ｃｍ（腹部） |
| 幀率 | ≥３０幀／秒保障血流實時性 |
| 多普勒靈敏度 | 可檢測最低流速（通常≤１ ｃｍ／ｓ） |
| 空間復合成像 | 多角度掃描減少偽影 |
| 諧波成像 | 抑制組織噪聲，提升造影劑顯影效果 |
技術演進
超聲造影（ＣＥＵＳ）
注入微泡造影劑，增強血流信號，用于肝腫瘤定性診斷（無需ＣＴ／ＭＲＩ對比劑）。
彈性成像
評估組織硬度（如肝纖維化、乳腺腫物良惡性）。
三維／四維超聲
立體重建胎兒面部、心臟結構。
人工智能輔助
自動測量心功能、識別斑塊性質、標準化產科測量。
安全性與局限性
安全性：無電離輻射，適用于孕婦及兒童（ＡＬＡＲＡ原則：合理最低劑量）。
局限：
氣體／骨骼后方顯示不清（如肺、顱腦）。
肥胖患者穿透力下降。
操作者依賴性強（需專業培訓）。
代表品牌與技術方向
國際品牌：ＧＥ（Ｌｏｇｉｑ系列）、飛利浦（ＥＰＩＱ）、西門子（ＡＣＵＳＯＮ）、佳能（Ａｐｌｉｏ）。
國產突破：邁瑞、開立、汕超。
未來趨勢：便攜化（掌上超聲）、ＡＩ自動化診斷、５Ｇ遠程超聲。
操作流程要點
患者準備：空腹（腹部）、充盈膀胱（盆腔）、暴露檢查部位。
耦合劑：消除探頭與皮膚間空氣。
多普勒優化：
調整角度（θ≤６０°）、取樣框大小、速度標尺（避免混疊）。
總結：彩色多普勒超聲以無創、實時、低成本的特性，成為臨床“可視化聽診器”。隨著超分辨率血流成像、分子影像等技術的發展，其診斷價值將持續拓展至微觀與功能層面。
